服務煤礦始于1995年
產品幾乎遍布國內所有煤礦
煤礦井下專用制氮設備
多項先進技術應用
設備擁有多項先進技術,為您提供煤礦防滅火的可靠保障
煤安標準認證
電氣零部件Ⅰ類煤礦用井下防爆設計、保障煤礦安全生產
裝置及功能滿足煤安規程規定,具有 “產品合格證”、“防爆合格證”、“礦用產品安全標志證書”。
穩定、耐用
多項氣體分離裝置及程控閥門技術,獨特優異的設計工藝,搭配國內外知名品牌碳分子篩,有效提高了設備產氮能力、空氣利用率、長期運行的可靠性能。
靈活、機動、人性化的設計
輪軌或橡膠輪胎兩種移動方式,600或900(mm)的兩種輪軌式軌距設計,滿足煤礦運輸要求。
380V/3ph/50Hz、660V/3ph/50Hz、1140V/3ph/50Hz多種電源規格適應,符合煤礦供電需求。
瑞氣地面固定式、地面移動式煤礦井上專用制氮設備,適用于礦區范圍大、火災頻繁、地表與井下工作面距離近的礦井。
煤礦用碳分子篩制氮裝置(地面固定式)
不等勢均壓流程節能技術
先進的工藝流程直接減少壓縮空氣的消耗
設備采用不等勢均壓流程,該流程對下均壓位置作了改進。均壓時,均壓氣體從吸附結束的吸附塔中部,引出進入脫附結束的吸附塔底部,按照吸附塔內氮氣純度的倒金字塔梯度分布特點進行均壓,這樣提高了氮氣回收率和碳分子篩利用率,改變了利用變壓吸附不能制取高純氮氣(99.9995%N2)的歷史。
氣缸壓緊技術
有效延長分子篩使用時間達10年
具有分子篩松動自動補償功能,使分子篩始終處于壓緊狀態,有效延長分子篩使用時間可達10年,確保設備長時間的可靠運行
知名分子篩品牌
優質分子篩帶來較高的設備性價比優勢
與國內外知名分子篩廠家合作近四十年, |
人機界面
人性化界面,智能化控制,一鍵式控制 |
選配知名品牌的元器件
氮氣純度、壓力、流量在線監測
人機控制系統
不合格氮氣聲光報警、長時報警自動停機
易損件更換自動提醒
分子篩自動壓緊
氣動閥門切換由可編程序控制器自動控制
冷干機、過濾器自動排污
不合格氮氣自動放空
負荷適應
設備故障、停電、供氣不足時,備用氮氣自動補充、自動切換系統
遠程控制/全自動(特殊)
多儲罐充氣自動切換、停機/重啟動系統
終端用氣后回收系統(具體方案具體配置)
一機可產兩種以上不同純度、對應不同流量自動切換系統
工控機、DCS,其他具體方案具體配置
井下設備
氮氣流量: 1~2000Nm3/h
氮氣壓力: 0.05~0.8MPa
氮氣純度: 97~99%
常壓露點: ≤-40℃
井上設備
氮氣流量: 100~20000Nm3/h
氮氣壓力: 0.05~0.8MPa
氮氣純度: 97~99%
常壓露點: ≤-40℃
吸附劑(稱為碳分子篩)是PSA制氮設備的核心部分,利用氣體介質中不同組份在吸附劑上的吸附容量的不同,吸附劑在壓力升高時進行選擇性吸附,在壓力減少時得到脫附再生,如此交替循環連續不斷地制取產品氮氣。
采用獨特臥式吸附床層結構,盡量減少設備高度,滿足井下有限空間對設備尺寸的要求,較大氣量需求時,一般采用四塔流程。

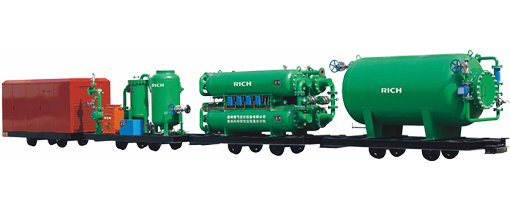

煤礦井下專用制氮設備

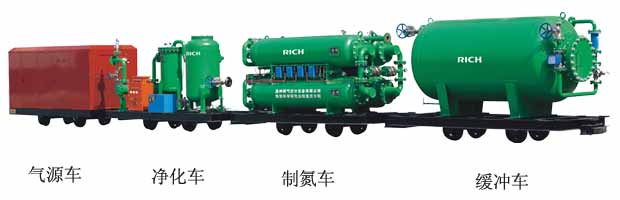

煤礦井下專用制氮設備主要由氣源車、凈化車、制氮車、緩沖車組成。
氣源車:主要由煤礦用螺桿式移動空氣壓縮機(含平板車、電氣控制系統)組成。
凈化車:主要由除油凈化器、過濾器、微油吸附器、平板車、電氣控制系統等組成。
制氮車:主要由臥式吸附塔、吸附劑、氣囊壓緊裝置、程控閥門、消音器、附屬儀表、平板車等組成。
緩沖車:主要由臥式氮氣緩沖罐、過濾器、附屬儀表、平板車等組成。
煤礦井上專用制氮設備

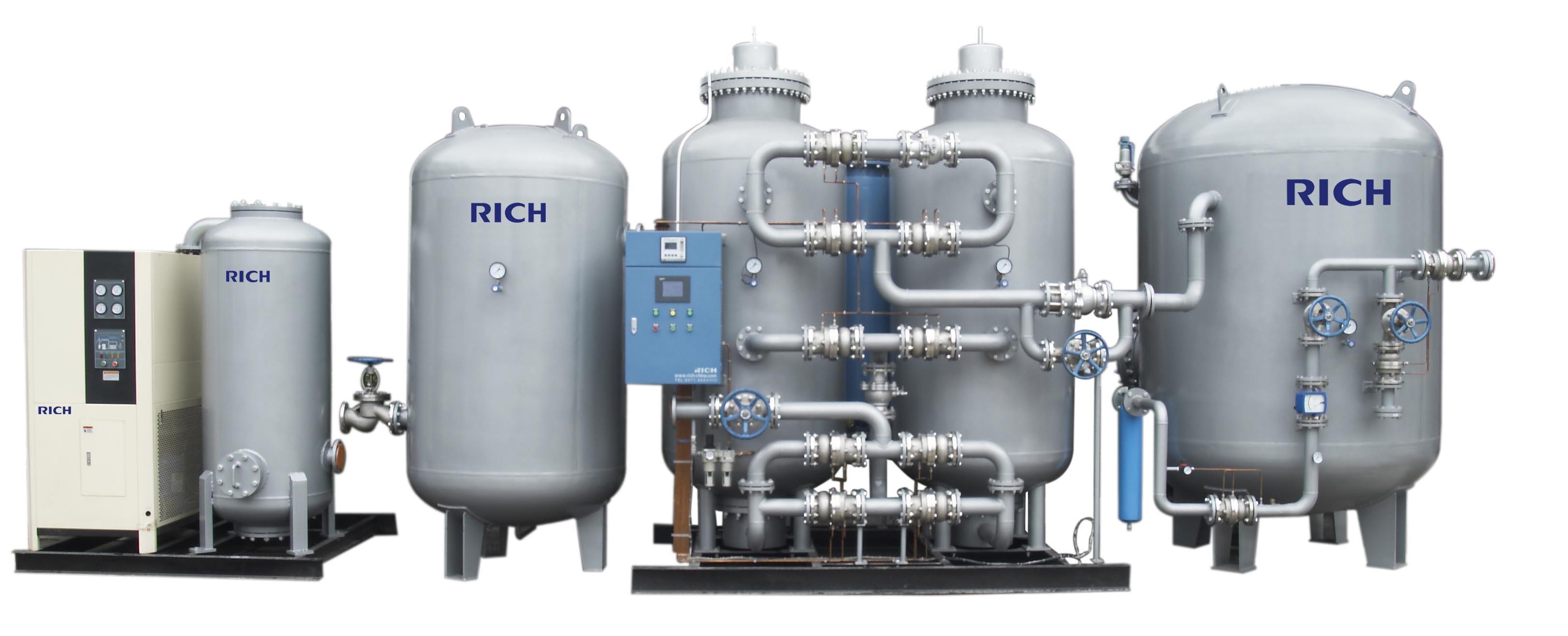

煤礦井上專用制氮設備主要由壓縮空氣空氣凈化單元、壓縮空氣緩沖單元、氧氮分離單元、氮氣緩沖單元、控制單元組成。
壓縮空氣單元:壓縮空氣來自于空氣壓縮機或者壓縮空氣站??諝鈮嚎s機屬于氣壓發生裝置,是將機械能轉換為氣體壓力能的氣源裝置,為其后設備提供合格、穩定的壓縮空氣。
空氣凈化單元:主要由氣水分離器、管道過濾器、冷凍干燥機、精過濾器、超精過濾器、活性炭除油器、電子排污閥、球閥等組成,其作用是除去壓縮空氣中的塵埃、水和油。
空氣緩沖單元:主要由空氣儲罐及附屬閥門儀表組成。用于減少氣流脈動,緩沖壓縮空氣,減輕后續氧氮分離單元的負荷,保證設備穩定可靠的運行。
氧氮分離單元:主要由壓緊氣缸、消聲器、氣動閥門、吸附塔及其附屬儀表組成。兩個吸附塔交替進行吸附和再生,完成氧氮分離,連續輸出氮氣。
氮氣緩沖單元:主要由流量計、過濾器、緩沖罐及其附屬儀表組成。用于均衡從氧氮分離單元輸出的氮氣,保證連續供給氮氣穩定。
控制單元:主要由可編程序控制器、觸摸屏、氮氣分析儀、電磁閥、電控柜箱體組成。
